UHPC構件應用：福州工業園UHPC異形柱子的結構優化實踐

一、引言

在建筑行業向高性能、智能化、綠色化轉型的浪潮中，UHPC（超高性能混凝土）憑借其“超薄、超強、超耐久”的特性，逐漸成為結構工程領域的革新性解決方案。福州工業園作為區域經濟發展的重要載體，對建筑結構的性能和美學提出了更高要求。UHPC異形柱子的應用，不僅能夠滿足工業園區對結構安全、耐久性的需求，還能通過獨特的造型設計提升建筑空間的藝術價值。因此，開展UHPC異形柱子的結構優化實踐具有重要的現實意義。

二、UHPC材料特性及其在福州工業園應用的優勢

2.1 UHPC材料特性

UHPC是一種由水泥、石英砂、鋼纖維及納米級活性粉末組成的特種工程材料，具有以下顯著特性：

• 超高強度：抗壓強度可達200—800MPa，是普通混凝土的5—6倍，抗拉強度超20MPa，抗折強度是C50混凝土的4倍以上。例如，日本某60層超高層住宅采用UHPC柱，柱縱筋直徑達D41，最大箍筋強度1275N/mm2，實現“薄壁承重”，1米×1米的柱截面可承載20層荷載。

• 高韌性：鋼纖維的摻入使UHPC在承受巨大壓力時能像彈簧般分散應力，縮變下降50%，經歷凍融循環后仍完好無損，被譽為“永不開裂的混凝土”。

• 超耐久性：孔隙率低于5%，氯離子滲透系數不足普通混凝土的1/50，抗?jié)B性是普通混凝土的50倍以上，耐久性超200年，可抵御化學腐蝕、溫度變化、凍融循環等極端環境。

• 良好的可塑性：自密實特性與流動性支持參數化設計與3D打印技術，可實現0.1mm級精度雕刻，為復雜造型提供技術保障。

2.2 在福州工業園應用的優勢

• 適應復雜環境：福州地處東南沿海，氣候潮濕多變，對建筑結構的耐久性要求較高。UHPC的高耐久性能夠確保異形柱子在長期使用過程中不受環境侵蝕，減少維護成本。

• 滿足結構安全需求：工業園區內通常有大型設備和重型荷載，需要結構具有較高的承載能力。UHPC的高強度特性使得異形柱子能夠以更小的截面尺寸承載更大的荷載，提高空間利用率。

• 提升建筑美學價值：UHPC異形柱子的造型設計提供了無限可能，能夠滿足工業園區對建筑個性化的需求，打造獨特的建筑形象。

三、UHPC異形柱子的結構優化設計方法

3.1 參數化設計

利用Grasshopper、Rhino等軟件建立柱體形態與結構性能的關聯模型，通過調整曲面曲率、截面尺寸等參數，平衡美學與結構性能要求。例如，在某超高層幕墻項目中，通過BIM技術模擬構件受力，將鋼骨架用量減少20%，同時保證抗風壓性能達國標1.5倍。

3.2 拓?fù)鋬?yōu)化設計

基于有限元分析，對異形柱子的拓?fù)浣Y(jié)構進行優化，去除冗余材料，實現結構輕量化。例如，某藝術中心項目以UHPC打造“流動的云”主題立柱，通過拓?fù)鋬?yōu)化設計，在保證結構強度的前提下，減少了材料用量，降低了成本。

3.3 連接節點優化

連接節點是UHPC異形柱子結構中的關鍵部位，其設計合理性直接影響結構的整體性能。采用隱藏式機械連接與膠粘混合工藝，確保連接強度與密封性。例如，福建江灣道項目中，螺旋柱與水磨石幕墻的交接處采用隱藏式連接，既保證了連接強度，又實現了無縫視覺效果。

四、福州工業園UHPC異形柱子結構優化實踐案例

4.1 項目概況

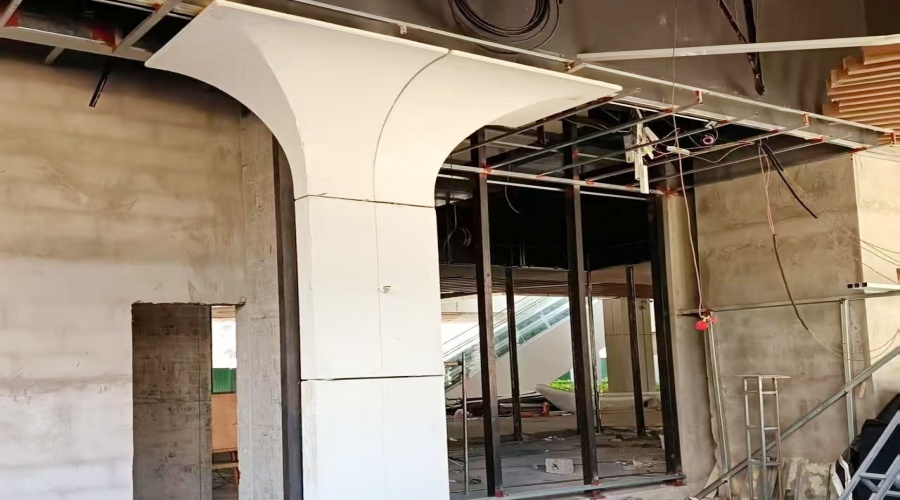

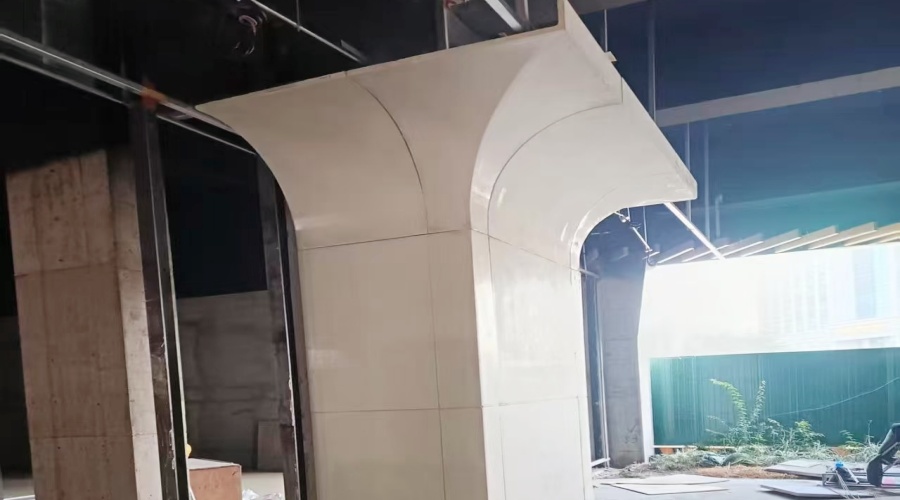

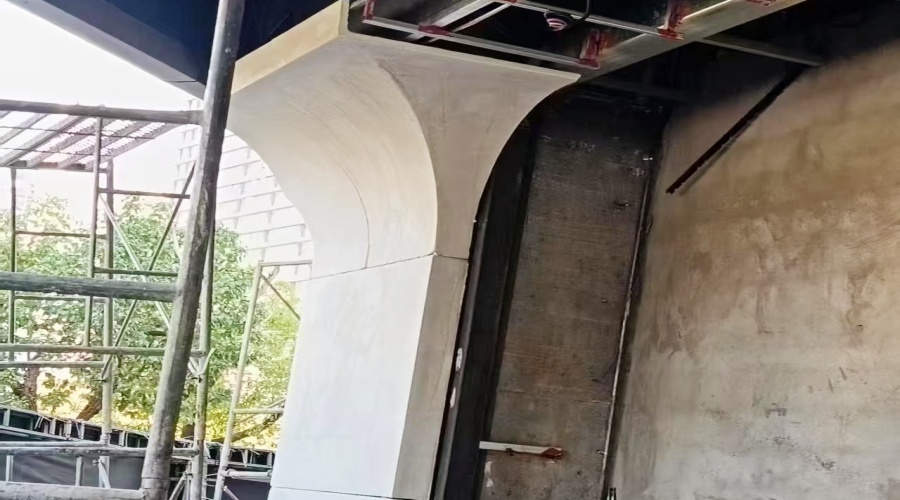

以福州某工業園區的研發中心項目為例，該項目旨在打造一個集研發、辦公、展示于一體的現代化建筑。建筑外立面采用UHPC異形柱子作為主要支撐結構，同時結合玻璃幕墻，營造出簡潔、大氣的建筑形象。

4.2 結構優化設計過程

• 初步設計：根據建筑功能和美學要求，確定異形柱子的基本造型和尺寸。柱子采用雙曲面設計，高度為12米，截面尺寸從底部的800mm×800mm逐漸變化至頂部的400mm×400mm。

• 參數化建模：利用Rhino軟件建立異形柱子的三維模型，并通過Grasshopper插件進行參數化設計。調整雙曲面的曲率，使其在滿足結構受力要求的同時，達到最佳的視覺效果。

• 有限元分析：將參數化模型導入ANSYS軟件進行有限元分析，模擬柱子在不同荷載作用下的應力分布和變形情況。根據分析結果，對柱子的局部結構進行優化，增加加強筋，提高結構的剛度和穩定性。

• 連接節點設計：設計隱藏式機械連接節點，采用高強度不銹鋼螺栓將異形柱子與基礎和樓板連接。在連接部位設置橡膠墊片，起到減震和密封作用。

4.3 施工過程與質量控制

• 模具制作：根據優化后的設計模型，制作高精度的硅膠模具。模具表面平整度誤差控制在±0.1mm以內，確保UHPC柱子的表面質量。

• 材料配比與攪拌：嚴格按照設計要求進行UHPC材料的配比，采用強制式攪拌機攪拌10—15分鐘，確保材料均勻性。

• 澆筑與養護：將攪拌好的UHPC材料倒入模具中，采用真空輔助振搗工藝，確保混凝土密實度。澆筑完成后，將模具放置在智能養護室中進行養護，控制溫度、濕度和振頻，避免溫度梯度導致的內部應力失衡。

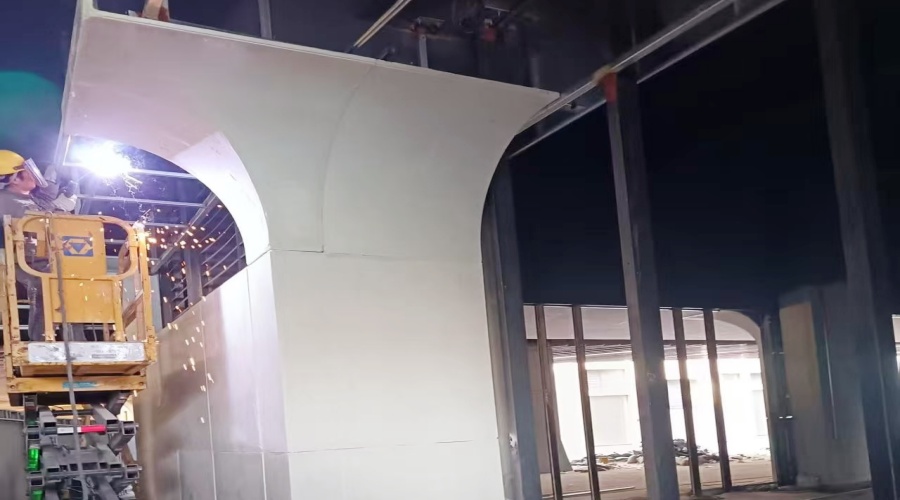

• 安裝與調試：UHPC柱子養護達到設計強度后，進行現場安裝。采用汽車吊進行吊裝，通過水平儀和全站儀實時監測柱子的垂直度和位置偏差，確保安裝精度。安裝完成后，對連接節點進行檢查和緊固，確保結構安全。

4.4 優化效果評估

• 結構性能方面：經過有限元分析和實際檢測，優化后的UHPC異形柱子在承載能力、剛度和穩定性等方面均滿足設計要求。在模擬地震作用下，柱子的最大位移和應力均小于規范限值，具有良好的抗震性能。

• 美學效果方面：雙曲面設計的異形柱子與玻璃幕墻相結合，營造出流暢、動感的建筑外觀，得到了業主和設計單位的高度認可。

• 經濟效益方面：通過結構優化設計，減少了UHPC材料用量，降低了工程成本。同時，由于UHPC柱子的耐久性好，減少了后期維護費用，具有較好的經濟效益。

五、UHPC異形柱子在福州工業園應用的前景與挑戰

5.1 應用前景

• 推動建筑工業化發展：UHPC異形柱子可采用工廠預制、現場裝配的方式施工，提高施工效率，減少施工周期，符合建筑工業化的發展趨勢。

• 滿足綠色建筑需求：UHPC材料具有高耐久性和低維護成本的特點，能夠減少建筑全生命周期的能耗和碳排放，符合綠色建筑的發展理念。

• 提升建筑品質和形象：UHPC異形柱子的獨特造型和優良性能能夠提升建筑的品質和形象，為福州工業園區打造具有標志性的建筑作品。

5.2 面臨的挑戰

• 材料成本較高：UHPC材料的制備成本相對較高，限制了其在大規模工程中的應用。需要進一步研究降低材料成本的方法，提高UHPC的經濟性。

• 設計和施工技術要求高：UHPC異形柱子的設計和施工需要專業的技術人員和先進的設備，對設計和施工單位的技術水平提出了較高要求。需要加強人才培養和技術交流，提高行業整體技術水平。

• 標準規范不完善：目前，UHPC的相關標準規范還不夠完善，在設計、施工和驗收等方面缺乏統一的標準依據。需要加快制定和完善相關標準規范，為UHPC的應用提供保障。

六、結論

福州工業園UHPC異形柱子的結構優化實踐表明，通過參數化設計、拓?fù)鋬?yōu)化設計和連接節點優化等方法，能夠有效提高異形柱子的結構性能和美學效果，降低工程成本。UHPC異形柱子在福州工業園的應用具有廣闊的前景，但也面臨著材料成本高、設計和施工技術要求高、標準規范不完善等挑戰。未來，需要進一步加強UHPC材料的研究和開發，完善相關標準規范，提高設計和施工水平，推動UHPC異形柱子在工業園區的廣泛應用。
